Detallado de la Cabina sin piloto - Pilot seat belts -.E:1/72.-

Hola!

Zero A6M2b 1/72 AIRFIX

Vamos a hacer la cabina sin piloto ( debido a que la figura me parece de poca calidad) a cambio vamos a colocar los cinturones del asiento para el piloto, esmerándonos en el detallado de la cabina.

He encontrado este trabajo realizado con fotograbados, pero a una escala mayor 1/32 ( ... ) pretendemos hacer algo así pero a escala de machotes 1/72

Esta es la caja

Y su contenido

 Las piezas tienen un acabado bastante bueno y pocas tienen demasiadas rebabas

La palanca de mando del avión si me da miedo, temo que al retirar las rebabas casque, porque es muy delgada, pero bueno, se hace.

 Para hacer el detallado de la cabina, voy a darle textura al asiento pegándole un trozo de esparadrapo de papel.

Forzándolo a rellenar el relieve de los agujeros quedó así.

Aplicando pintura de color cuero al asiento y el color base en el suelo y paredes de la cabina.

 Entonces siguiendo mi costumbre de informarme de cómo era en realidad, encontré algunas fotos donde aparece la forma del asiento original. (la que visteis al principio del todo y esta)

Así que decido quitar mi flamante simulación de tapizado y taladro completamente los orificios.

Finalmente el asiento taladrado, ha quedado así.

En principio, para hacer el detallado de la cabina, intenté hacer las correas de los cinturones con esparadrapo de tela, con la idea de dar apariencia de lonas o tejido de eslingas pero...no lo hagáis.

Argollas a partir de hilos de cobre liados sobre un alfiler de costura.

 Después de tres días de trabajo, conseguí este resultado.

 Puagf!!! No me gustó nada, ya que para poder manipularlo necesitaba un ancho tal, que no da apariencia real.

Desecho ese trabajo y opto por usar una tela de hilo, cortando la tela en sentido de la fibra, sólo puedo obtener tres fibras unidas para trabajarla, pero al poco se deshilacha... tampoco vale.

Finalmente me decanto por el papel de estaño, si os cuento que me afeito con espuma para brocha y que el bote de jabón, viene en estaño, no hace falta que os diga de donde lo saco. (si le echáis un vistazo a la entrada de este blog acerca de los los bidones, muy buenos resultados salen también de estos botes de jabón para brocha)



La mayor dificultad radica en unir las piezas del cinturón que en la realidad irían cosidas.

 Las hebillas de los arneses las realizo con hilos de un cable eléctrico.

La unión a la solapa del extremo la hago con un "remache" de un hilo fino de papel de estaño.

La otra dificultad es el tamaño, pero si lo hacemos a tamaño real no tiene mérito, no?

Afilando un poco más la punta de un alfiler taladro los orificios de las correas.

Seguidamente aplicamos color cuero claro y oscuro y negro a las hebillas

Si veis fotos del aparato original, comprobareis por la cabina discurren conductos de hidráulico, tanto por el suelo como por los laterales.
Ea! pues a intentar reproducir algo parecido.

A partir de algunas fotos donde se ve el suelo y los conductos de hidráulico, fabrico unos conductos con el hilo interior del alambrito para cerrar la bolsa del Pan de Molde, (es del dicho popular: "Te pierdes mas que el alambre del Pan B...o" bueno parecido, este era para mantener agrupado el cable de un transformador, pero como tiene color plateado vale.

Aplicando lavados de oleos en tres colores: verde + negro , negro y ocre conseguimos mas realismo

El asiento también le aplicamos oleos en los orificios y en los surcos del asiento

He vuelto a pintar las hebillas de color aluminio, creo que da mas realismo.

 Sólo falta unir las piezas y colocar los "conductos" de hidráulico en su sitio. También faltan las calcas.

Los señores de Airfix, han fabricado las calcas de la cabina demasiado grandes y los relojes del panel frontal quedan en su sitio pero la calca sobresale mucho de su base.

 Aquí veis cuanto sobresale por abajo de la base del panel frontal.

 Los "relojes" que veis en la bandeja del lado izquierdo, los he pintado a mano colocando una gotita de pintura negra, esperando que seque y sobre su centro pincho un alfiler que hace de "cuenco" para una nueva gota de otro color, dando la impresión de pulsadores o contactos de colores.

 Como veis queda mucha calca sobresaliendo por la parte inferior del panel.

 A grandes males... bisturí.

 Ea! ya no sobresale.

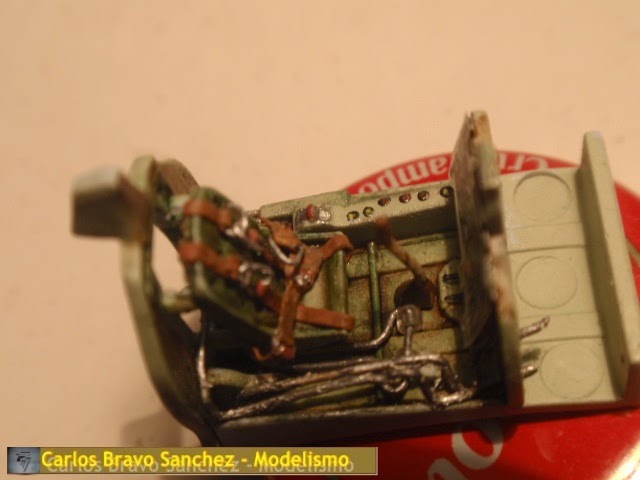

 Ahora vamos a trabajar los laterales de la cabina.  Aplicando color base, y en algunos relieves colores azul amarillo, negro como vemos en las fotos de modelos originales.

Si sois de los que les encanta el detalle realista, pero realista, realista, hay un montón de fotos por la web del interior de las cabinas. Yo me conformo con darle un toque realista pero sin desvivirse.

 A los contornos le aplico unos trazos de gris (blanco + negro a tu gusto) gotitas de blanco sobre los relieves de los aparatos y si sólo son cuadrados igualmente simulamos relojes punteando gotitas blancas.
Pincel seco con color aluminio a los contornos de las radios y los elementos estructurales del armazón de la cabina.
Finalmente aplicamos lavados igualmente que en el asiento.

Antes de colocar el conjunto en el interior, dejamos caer una gotita de barniz brillante sobre la esfera de cada uno de los relojes para simular el cristal de los mismos.

Me he esforzado, de verdad, con la fotos, incluso he usado una Nikon prestada de las "buenas" pero no he conseguido un gran resultado que digamos.

De momento esto es todo, cuando tenga avances en la cabina, pondré aquí las fotos.
...

Espero os guste y os sirva.
