sábado, 31 de agosto de 2013

Aviones: Espoletas para las bombas -.E:1/72.-

Hola!
Mirage F1 C Heller 1/72
Cuando llegó el momento de pintar y colocar el armamento procuré informarme un poco (como hago casi siempre) para poder hacerlo lo mas parecido a la realidad, o al menos, saber como es en realidad, aunque luego haga lo que me de la gana (como también hago casi siempre).

Encontré estas imágenes de las bombas y claro, canta mucho la espoleta o mas bien la ausencia de la espoleta en las de la maqueta.












de: http://www.ejercitodelaire.mde.es/ea/

Esta ultima creo que son del peso que trae la maqueta, las de arriba son de mas peso.
La de arriba a la derecha, refleja la disposición específica que traen en la maqueta, las cuatro bajo soporte central, también se pueden colocar sólo dos bajos las alas (como se ve en esta última), pero adaptando los orificios, ya que vienen pensados para colocar los depósitos de combustible.

Entonces decidí simular las espoletas de las bombas, pero antes había que pintarlas. El tema de pintarlas es la franja amarilla, o mejor dicho enmascarar el contorno de la línea amarilla mas próximo al extremo.

Os pongo dos ejemplos de lo que NO DEBÉIS HACER para enmascarar las franjas amarillas:
1.- Con la perforadora de papeles taladrar un cartón, insertar ahí las bombas (que encajan a la perfección) y pintar de amarillo hasta la punta, con la idea de una vez seco volver a pintar la punta de verde.



Esto NO funciona, el cartón se trae la pintura amarilla seca, porque absorbe lo que chorrea y hace un todo con la pintura de la punta y al retirar el cartón se viene toda.


 2.- Como el cartón absorbe la pintura que chorrea vamos a usar un plastico, TAMPOCO FUNCIONA


 igual que antes la pintura que chorrea sobre el plástico, se seca haciendo un todo con la pintura de la punta, así al retirar el plástico de la tapa de helados de la merienda, se trae toda la pintura de la punta.


 Moraleja, si veis por ahí en alguna web bien detallados y adornados con dibujos, algunos inventos por el estilo, probad, probad...

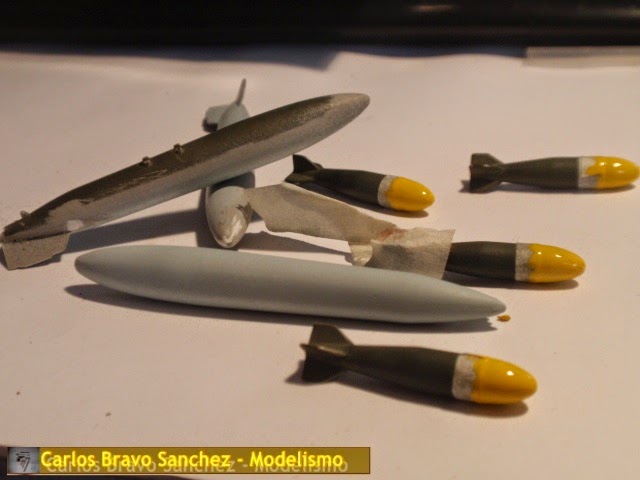

Lo que me funcionó fue el enmascaramiento tradicional de cinta ....


y otro trozo en el otro extremo para que se puedan "tender" con la pintura amarilla hacia abajo y si tiene que chorrear la pintura, que lo haga hacia la punta.

El fallo de los inventos del cartón y el plástico de la tapa de helados, es porque son muy gruesos, he buscado algo muy delgado y con un orificio del diámetro apropiado... ¿no habéis desmontado nunca una cuchilla de afeitar de tres hojas?
Una de las hojas tiene círculos del diámetro apropiado y las hojas son muy finas, con la pintura un poco fluida, enmascarar, pintar y retirar:


Se aplica la pintura e inmediatamente se retira la cuchilla.


 Se deja secar y
Buen resultado!

 Claro que ahora tenemos las bombas con los colores mas reales, pero siguen sin tener la forma real.
Vamos a simular las espoletas de las bombas con trozos de cable eléctrico.


Buscamos un cable de la sección apropiada, sacamos un trozo de los hilos internos con sus fundas.


Rebanamos con cuidado el contorno del cable para que quede mas limpio el corte.


Limamos la punta del extremo de cobre dándole un poco la forma de que vemos en la foto.


Seccionamos el extremo para que la broca asiente bien.



Y taladramos, primero con una broca de menor diámetro para simplemente hacer el agujero...


 ... luego con la de su tamaño para ya encajar los trozos de cable.



Metemos el cable en su sitio, para simular las espoletas de las bombas.


Et voilá


ahora se parece algo a las verdaderas




Con un poco de color dorado en toda la espoleta ya queda perfecto.


Os gusta?



Finalmente decidí no colocar armamento, sólo depósitos de combustible.(las colocaré de exposición junto al avión)



Gracias por leer y criticar!

Espero os sirva.

viernes, 23 de agosto de 2013

Aviones: Cables en el Tren aterrizaje -.E:1/72.-







Hola!
Mirage F1.C Heller E:1/72

Simplemente quiero reflejar lo resultones que quedan algunos cables en los trenes de aterrizaje, les dan mucho realismo y no nos llevará mucho. Usaremos los cales de auriculares, esos hilos tan finitos que se cortan del uso y nos dejan inservibles los auriculares.

Para empezar podemos sujetar los soportes del tren con las pinzas, para trabajar sobre ellos cómodamente.



Buscamos un trozo de cable de auriculares, de ellos extraemos algunos hilos y los pintamos de negro, con un poco de pegamento los fijamos a diferentes puntos





Fijamos las compuertas del tren delantero, antes de colocar las ruedas


El otro elemento de las compuertas es solidario al brazo del tren.





He pretendido darle el aspecto de rodadura a banda en contacto con el suelo, no ha quedado muy real...
Además se notan las rebabas del plástico a mitad de cada neumático, aunque en la foto son mas visibles que en la realidad, esos detallitos van restando puntos



Pegando en su lugar las piezas de las compuertas de los tren traseros





Este es resultado






Gracias por leer y criticar.
Saludos!

martes, 20 de agosto de 2013

Aviones: PANELADO POSITIVO, Envejecido, oleos -.E:1/72.-

Hola!
Mirage F1.C 1/72 Heller.

Este molde tiene el PANELADO POSITIVO o lo que es lo mismo no lo podemos envejecer aplicando lavados sobre las "ranuras" o "bajo-relieves" del contorno del panelado , para que resalten como "sucias o viejas" sobre el color de la pintura.

Aún así, vamos a quitarle el aspecto de impoluto y procurar darle un poco de realismo a la maqueta.

Aquí podéis ver el aspecto que conseguiremos de envejecido por el uso. aplicando lavados puntuales sobre las lineas de relieve de los paneles y las herramientas que he usado:
base de apoyo"universal" para aviones escala 1/72  y pinceles, uno plano y otro fino...



...con la ayuda de un blister de desecho de pastillas, para los lavados mas o menos diluidos y diferentes tonos

Empecemos!
Hay puntos donde el relieve es en negativo osea hay ranuras por donde pueden fluir los lavados puntuales, con solo apoyar el pincel húmedo la capilaridad de las lineas de contorno hacen el resto. Lo podemos aplicar en las lineas que delimitan el alerón superior de cola, el bajo-relieve en la tobera y sobre las alas.



Lo he aplicado en los bajo-relieves superiores e inferiores de las entradas laterales de aire al motor.








Como nadie nace sabiendo y no he tenido modelos con PANELADO POSITIVO, aplicamos las susodicha capilaridad en los bajo-relieves y en los contornos que nos lo permitan, y en los contornos con RELIEVE POSITIVO, hago simplemente como si fuera un remache de un tanque, lavados puntuales diluyendo lo sobrante para difuminar el contorno con disolvente (agua o alcohol , yo uso limpia-cristales transparente).




En las fotos vemos como lo aplico a estos tres relieves, no sigo mas porque escribo esto en Sevilla, en agosto. a 40 grados de temperatura, lo que obliga a estar trabajando la maqueta con el ventilador muy cerquita y en ocasiones con el aire acondicionado (poco que luego viene la factura de la luz y estamos en crisis), os hacéis una idea de que la pintura seca muy pronto y luego no sale)






ahora difuminamos los contornos

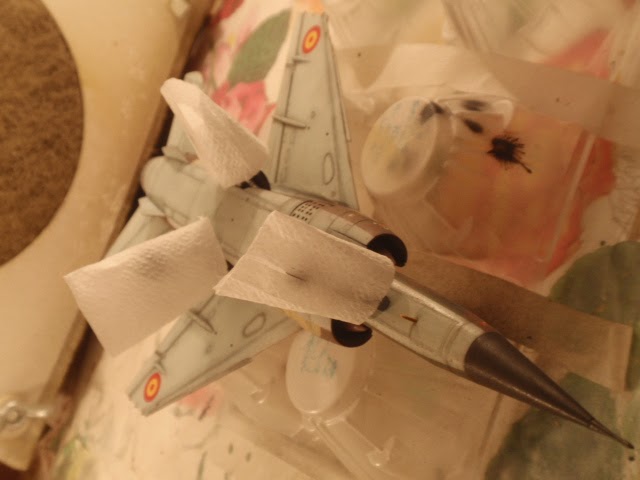

Repetimos con todos los relieves de la cara inferior del fuselaje, esta pintura soporta bastante bien el disolvente limpia-cristales










Una vez aplicados a varios relieves homogeneizamos la superficie con pasadas paralelas de pincel plano.





En general va tomando un aspecto de sucio por las lineas de los relieves, también he remarcado el panelado con lavados sobre la linea de los paneles inferiores







Pero en la cara superior del fuselaje...


..tenemos tres colores, ademas he usado dos marcas diferentes, marrón y verde son de Tamiya mientras que amarillo y gris son de Vallejo...
Verde: Tamiya color XF-65
Marrón: Tamilla color XF-64
Amarillo: Vallejo Model Color Amarillo caqui 70.976
Gris: Vallejo Model Color Azul Gris Claro 70.907
...es normal que les afecte de manera diferente el disolvente así que

 ES UNA LOCURA SEGUIR UNA LÍNEA DE PANELADO ELIMINANDO EL SOBRANTE DEL LAVADO PORQUE HAY QUE CAMBIAR DE DISOLVENTE!




He seguido las líneas de panelado para remarcarlas, ya que con la pintura, quedaron prácticamente ocultas, he guarreado el amarillo con ocre y el verde y marrón con con negro. Los bajo-relieves en negro, muy aguado claro para que la capilaridad funcione.




Yo he usado alcohol y agua sobre todo, porque el limpia-cristales en cuanto nos pasamos un poco de un color que lo tolera a otro que no, se emborrona todo o no sale, sólo aconsejaros que probéis, como he dicho antes creo que las condiciones de temperatura, velocidad el aire y humedad no eran las idóneas, puede que en otras condiciones todo sea mas sencillo, no se, no se.
Una vez seco, con un día al menos de secado, he pasado disolvente por el centro de cada panel, aplicado con pincel plano y de pelo algo algo duro con la idea de "limpiar" el centro del panel y resaltar el contorno del panelado.




Una vez terminado, damos una base de barniz brillante antes de colocar las calcas y así luego le daremos otra sobre estas haciendo un sandwich con la laca brillante y las calcas notándose menos los contornos de estas







Ya podemos empezar a colocar calcas.






Una vez colocadas las calcas, le volvemos a barnizar, hacemos un bocadillo de barniz brillo-calcas-barniz brillo, quedando disimulados los contornos de estas.



A la vista de las fotos de los aviones originales, comprobamos que no son tan brillantes, así que le doy una mano de mate.







Una vez pintado en mate, sólo falta la cabina















...ya os contaré la historia de los cristales...








Como en este caso, es conveniente que dejéis reposar vuestro trabajo...

...es algo así como escribir un libro hay que dejarlo madurar, al retomarlo se encuentran los fallos y vicios del momento en que se escribió, pues nuestras maquetas igual, lo que hoy ves perfecto, mañana lo ves demasiado recargado o demasiado sutil o escaso de tonalidades. He estado viendo viendo fotos de maquetas terminadas y ahora no estoy conforme con lo que veis en las anteriores foto.

Voy a aplicar oleos a discreción:
procuramos abarcar una variada gama de colores para que no se haga monótono aplicando varios grises mezclando varios colores, aplico churretes de oleos, ojo con los oleos!!!, no confundáis el bote de AGUARRÁS con el de DISOLVENTE UNIVERSAL EXTRA, como yo, o al aplicarlo sobre la maqueta casi le haréis un agujero al plástico


Una vez terminado, me voy a la terraza a sacar las fotos con la luz del sol, que estoy harto de fotos borrosas ( y vosotros, supongo).

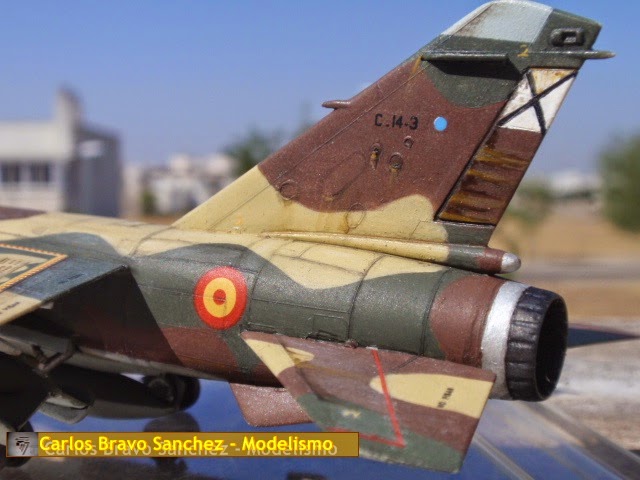

Como veis he aplicado oleos sobre las alas y alerones, el resultado hace que esté mas contento con el resultado.










Como el panelado inferior si se conservó, vemos un resultado muy correcto




Después de un montón de años guardado en el cajón, creo que le he dado un trato adecuado a esta maqueta, lo mejor que he sabido.

Gracias por leer y por criticar todo lo que os venga en gana.
Espero os guste y os sea de ayuda.
